產品概述：

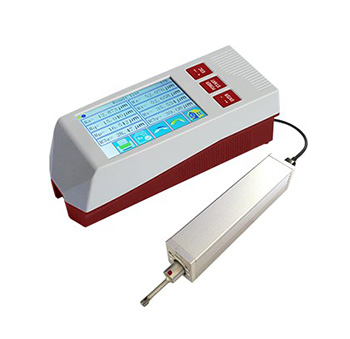

JTR320分體式粗糙度儀 是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
適用范圍：
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
主要特點：
- 機電一體化設計，體積小，重量輕，使用方便；
- 一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
- 采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
- 22個參數及波形Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2；
- 160μm 大量程測量范圍（增強型可達320μm）。
- 5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
- 簡易按鍵和觸摸屏雙操作；
- 支持藍牙打印和手機APP操作；
- 顯示信息豐富、直觀、可顯示全部參數及圖形；
- 兼容 ISO、DIN、ANSI、JIS 多個國家標準；
- 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
- 有剩余電量指示圖標，提示用戶及時充電；
- 可顯示充電過程指示，操作者可隨時了解充電程度
- 連續工作時間大于50個小時
- 超大容量數據存儲，可存儲 100 組原始數據及波形。
- 實時時鐘設置及顯示，方便數據記錄及存儲。
- 具有自動休眠、自動關機等節電功能
- 可靠防電機走死電路及軟件設計
- 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息；
- 人體工學殼體設計，堅固、小巧、便攜、可靠性高。
- 中/英文語言選擇；
- 可連接電腦和打印機；
- 可打印全部參數或打印用戶設定的任意參數。
- 可選配藍牙、曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
技術參數
| 名稱 | 內容 | |
|
測量
范圍 |
Z軸（垂直） | ±80μm/±160 µm（增強型） |
| X軸（水平） | 20mm | |
| 分辨率 |
Z軸
（垂直） |
0．01μm/±20μm |
| 0．02μm/±40μm | ||
| 0．04μm/±80μm | ||
| 0．08μm/±160μm | ||
|
測量
項目 |
參數 |
Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、
Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2 |
| 標準 | ISO,ANSI,DIN,JIS | |
| 圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | |
| 測量范圍 | Ra,Rq | 0.005μm ~ 30μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm | |
| Sk | 0 ~ 100% | |
| S,Sm | 1mm | |
| tp | 0 ~ 100% | |
| 濾波器 | RC,PC-RC,Gauss,D-P | |
| 取樣長度 | 0.25,0.8,2.5mm | |
| 評定長度 | Ln= lr×n n=1~5 | |
| 傳感器 | 測量原理 | 位移式差動電感 |
| 觸針 | 天然金剛石，90錐角，5μm針尖半徑 | |
| 測力 | <4mN | |
| 導頭 | 硬質合金，滑行方向半徑40mm | |
| 滑行速度 | lr=0.25, Vt=0.135mm/s | |
| lr=0.8, Vt=0. 5mm/s | ||
| lr=2. 5, Vt=1mm/s | ||
| 返回 Vt=1mm/s | ||
| 示值誤差 | 不大于±10% | |
| 示值變動性 | 不大于6% | |
| 電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | |
| 外形尺寸 | 主機：64*53*160mm 驅動器：23*27*115mm | |
| 重量（主機） | 約380g | |
| 工作環境 |
溫度：- 20℃~40℃
濕度：<90% RH |
|
| 儲存運輸環境 |
溫度：- 40℃~60℃
濕度：<90% RH |
|
標準配置
| 粗糙度儀主機 | 1臺 | 傳感器驅動器 | 1個 |
| 驅動器連接線 | 2根 | 標配傳感器 | 1個 |
| 多刻線標準樣塊 | 1塊 | 試塊支架 | 1塊 |
| 可調高度支架 | 1個 | 電源適配器 | 1套 |
| 說明書 | 1本 | 合格證、保修卡 | 1套 |
功能展示

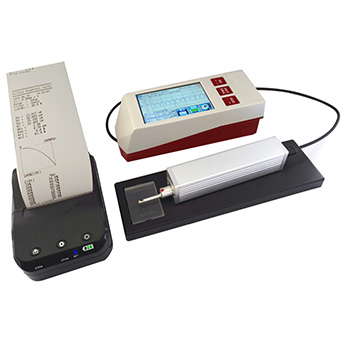

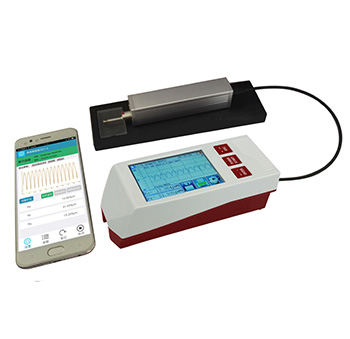

| 選配藍牙功能： | |
 |
 |

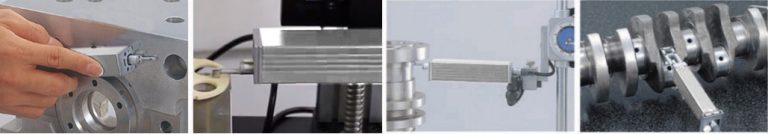

| 測量方向多樣化： | |
 |
|

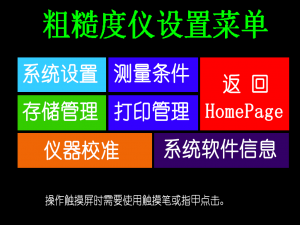

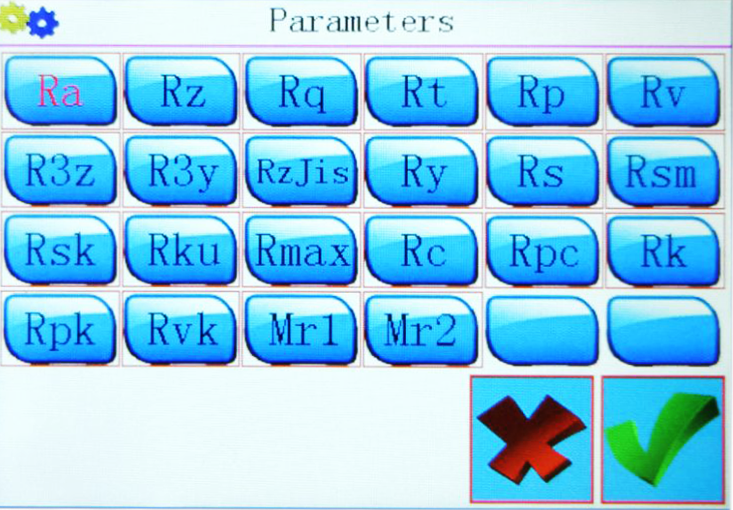

| 3.5英寸TFT： | 22個參數及波形： |
 |
 |

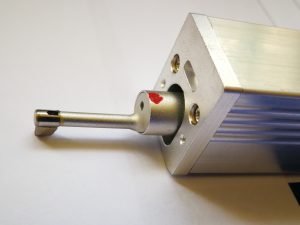

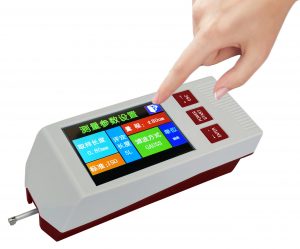

| 觸摸式顯示屏： | 標配溝槽傳感器： |
 |
 |

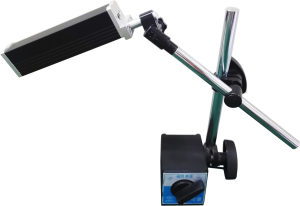

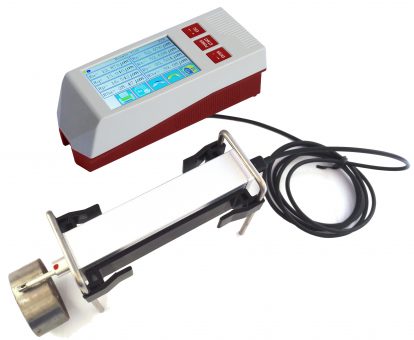

| 標配高度調節支架： | 可選配磁性表座： |
 |
 |
